Browsers on Phosphor

Wie ich Bleepstrack's 36C3 Designgenerator auf ein Oszilloskop gebracht habe.

Eine kurze Reise von Vektorgrafiken in JS, über die Web Audio API bis zum XY-Modus eines Oszilloskops.

Reiseplan

• Departure 1958 - Tennis for two
• Wie funktioniert ein Oszilloskop?
• Zeichnen auf einem Oszilloskop
• Wie geht das mit JavaScript

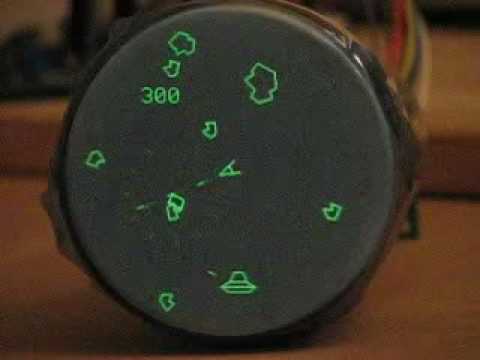

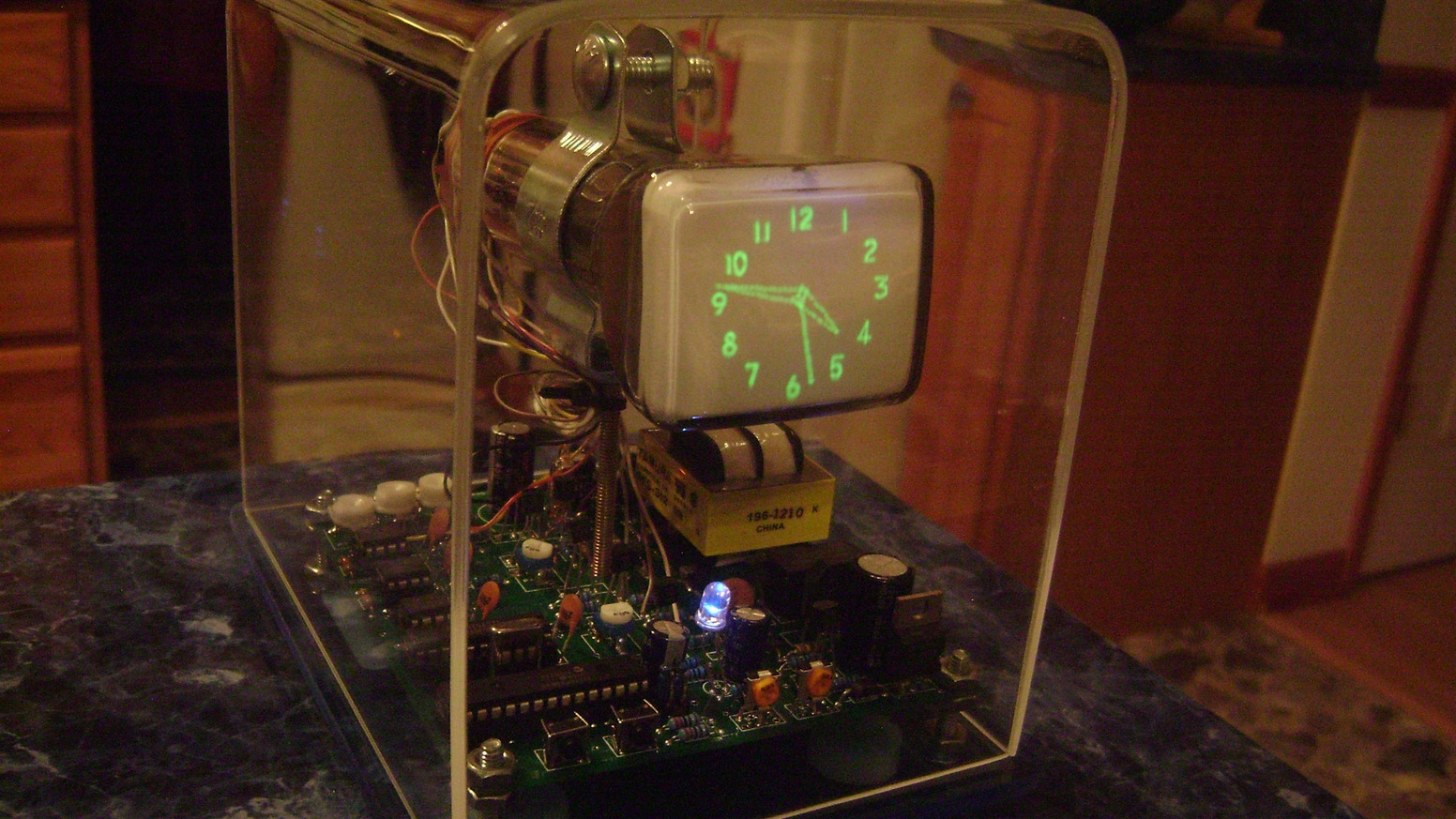

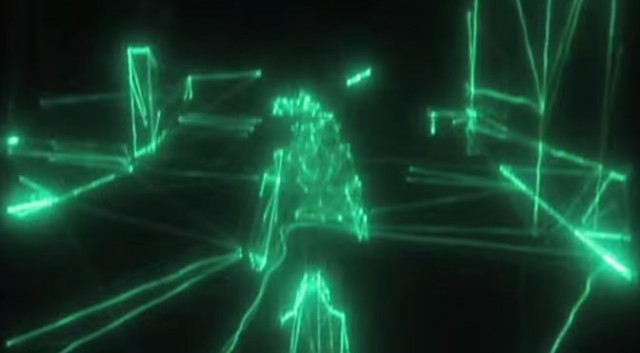

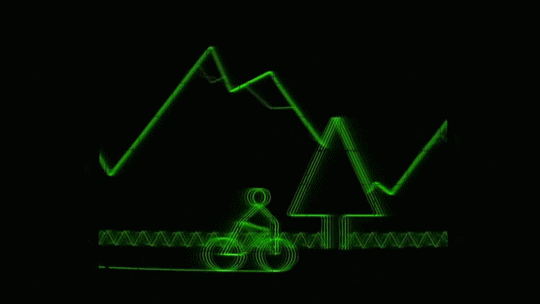

• Prior Art
• Arrival 2019

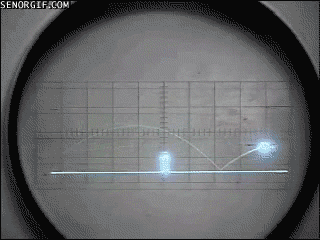

Tennis for Two

Das wahrscheinlich erste grafische "Computerspiel"

Source: https://cheezburger.com/6770557696

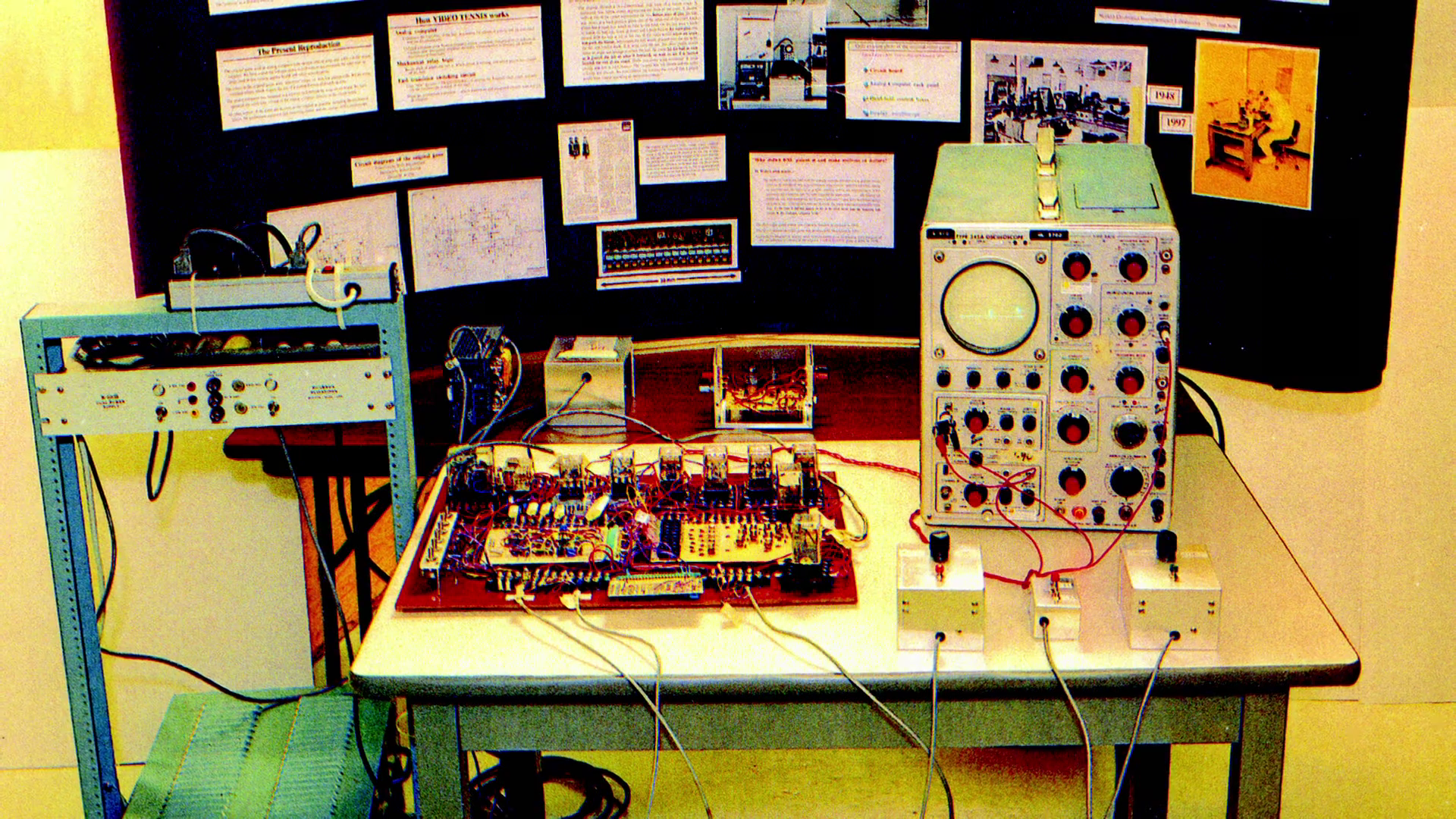

Tennis for Two

Source: https://commons.wikimedia.org/wiki/File:Tennis_For_Two_re-created_in_1997.png

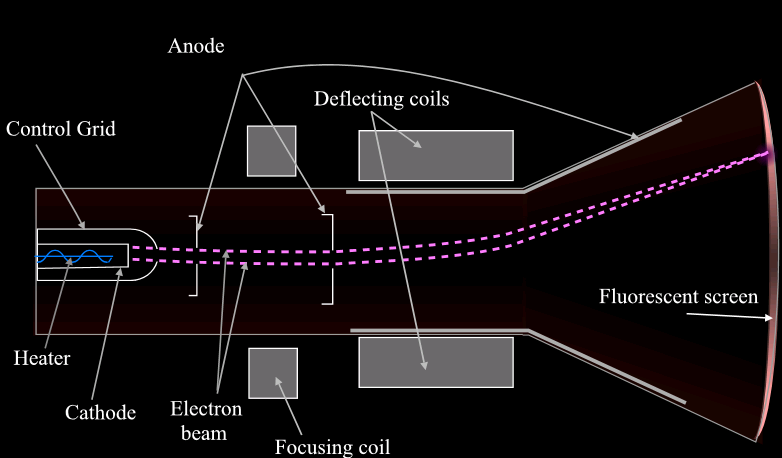

Oszilloskop

Source: https://commons.wikimedia.org/wiki/File:Cathode_ray_Tube.PNG

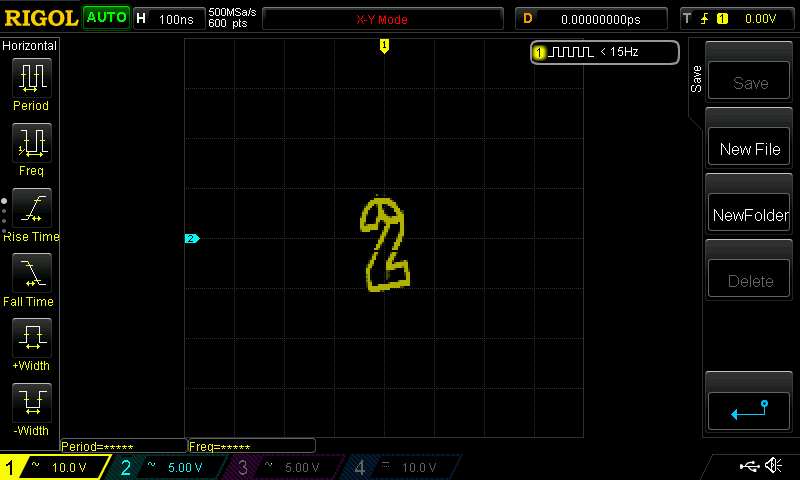

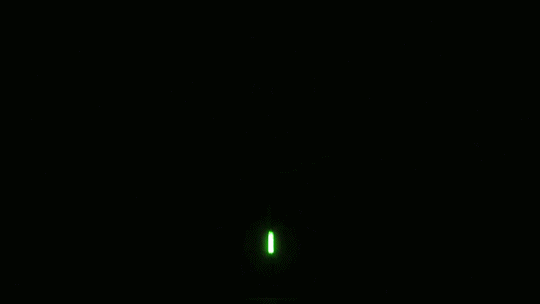

Demo Time

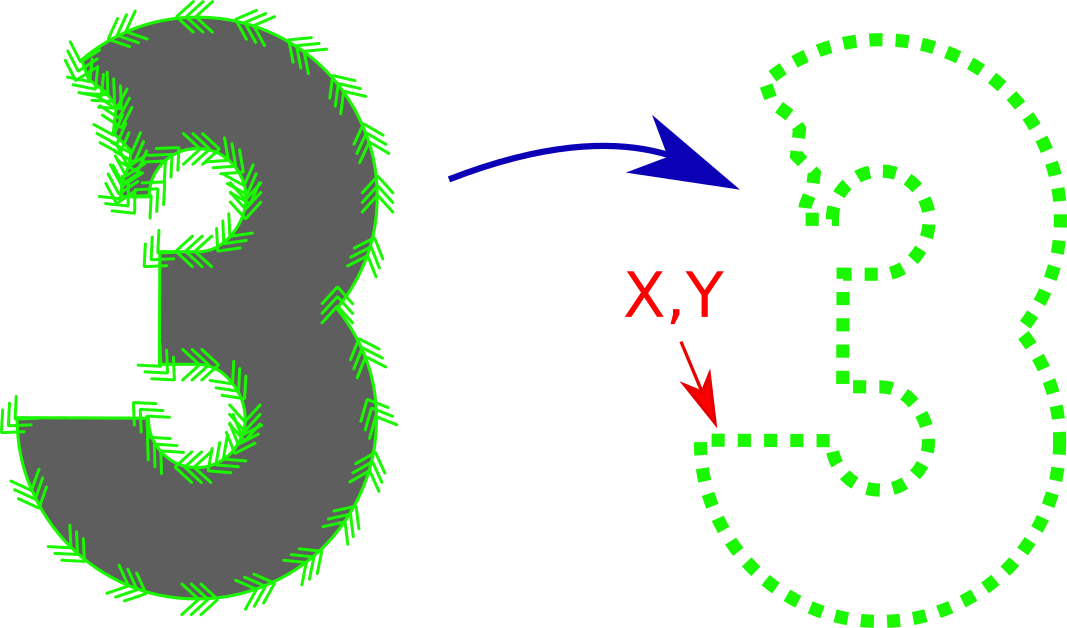

Wie werden aus Buchstaben diese Vektorpfade?

PaperJS is our friend

for (let offset = 0; offset < path.length;
                                        offset += delta) {
    const point = path.getLocationAt(offset).point;
    x_path.push(point.x);
    y_path.push(point.y);
}


Wie bekommt man die Pfade aus dem Rechner?

Es gibt eine funktionsreiche WebAudioAPI o.O

• Modulares Routing
• Input/Output Knoten
• Effekt Knoten

Also kann man im Browser Musik mischen (und nebenbei Bitcoins schürfen).

Wie bekommt man die Pfade aus dem Rechner?

const aBuf = aCTX.createBuffer(2, 88200, audioCtx.sampleRate);
aBuf.copyToChannel(x_path,0);
aBuf.copyToChannel(y_path,1);

Einfach Tastköpfe an linken und rechten Kanal hängen.

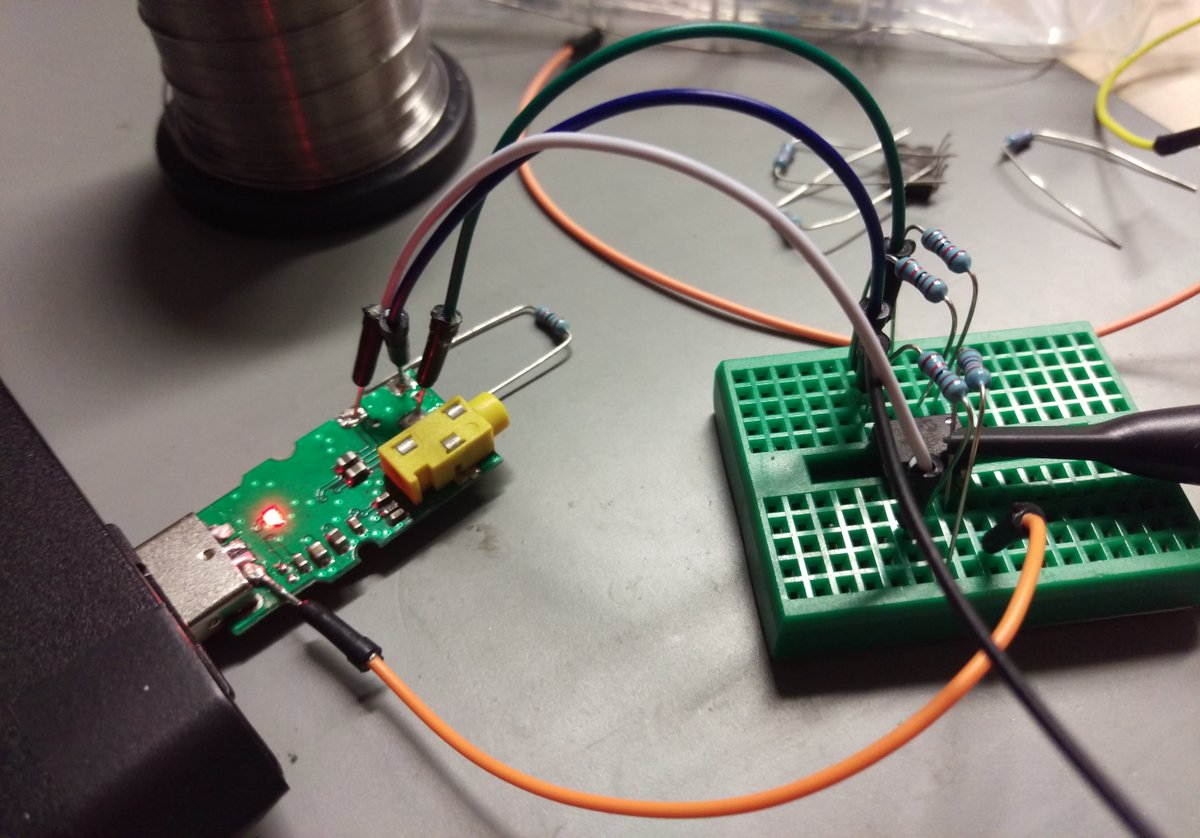

Premium Version (nicht nötig): USB Soundkarte mit Verstärker und BNC

Warum Analog?

Zurück in 2019

• quanten at ChaosZone
• Twitter: @quintusquanten
• DECT 6626
• 36C3 Wiki Project
• https://github.com/quantenProjects/36c3-generator
• https://github.com/quantenProjects/presentations-at-36c3
